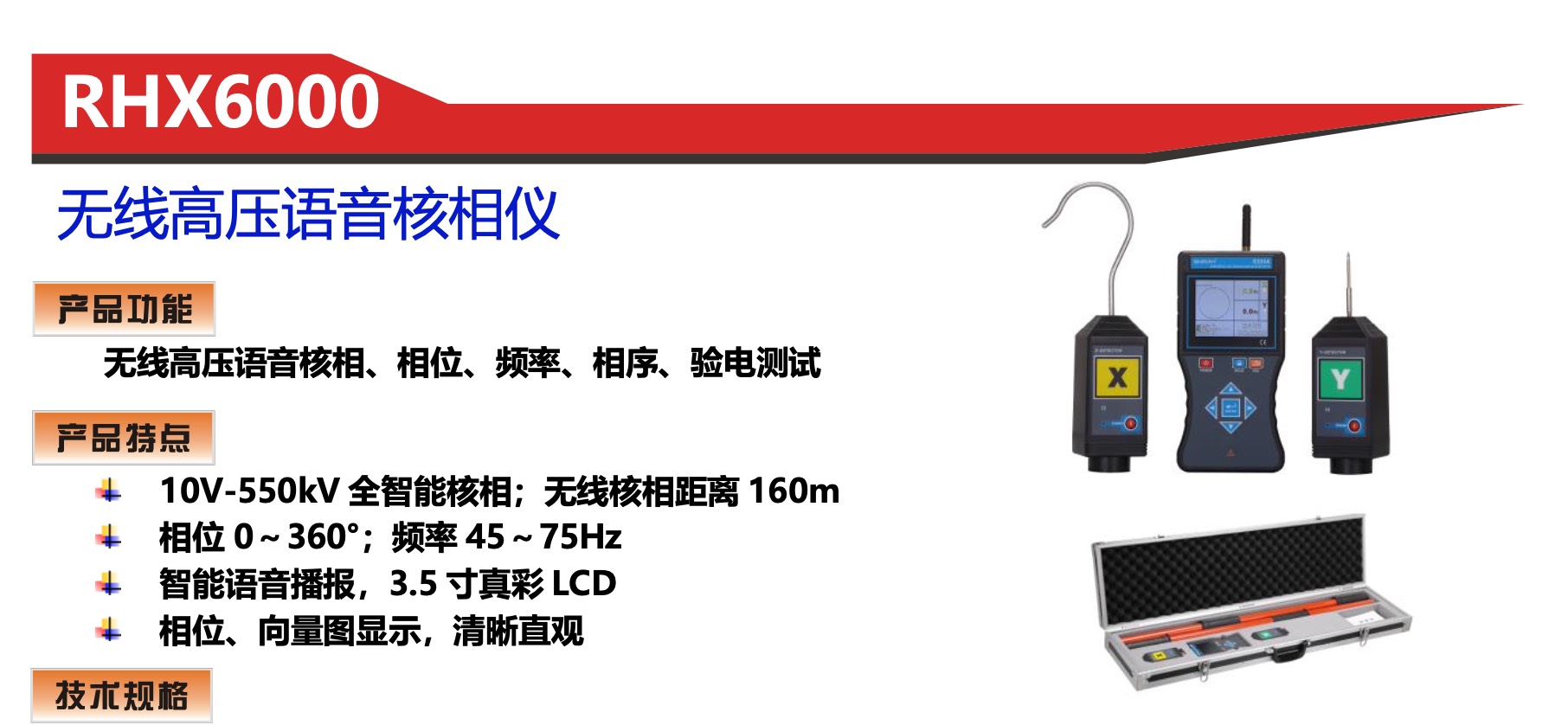

功能

无线高低压语音核相、频率、相位、相序、验电测试

电源

DC 3.7V 可充锂电池，USB 充电接口，连续工作约 10 小时

传输方式

315MHz、433MHz 无线传输

核相距离

约 1600m

显示模式

3.5 寸真彩液晶屏显示

量程

核相电压等级 AC 10V~550kV;相位 0.0°~360.0°;频率 45Hz~75Hz

分辨率

0.1°;0.1Hz

精度

相位≤±10° ;频率≤±2Hz (23°C±5°C，80%RH 以下)

相别定性

同相:-30°~30°;异相: 90°~150°和 210°~270°

语音功能

同相、异相、X 信号正常、Y 信号正常等语音功能

绝缘杆尺寸

拉伸后长约 5m;收缩后长约 1m(5 节)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

核相方式

接触核相:35kV 及以下裸导线，或 110kV 以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV 以上裸导线，或 110kV 以上线路采用非接触核相。(带绝缘杆操作)

自动关机

开机约 15 分钟后，仪表自动关机，以降低电池消耗

额定电流

探测器:35mA max;接收器:300mA max

仪表质量

探测器:205g(含电池);接收器:395g(含电池);绝缘杆:1.45kg;总质量:9.8kg(含仪表箱)

工作温湿度

-10°C~40°C;80%Rh 以下

存放温湿度

-10°C~60°C;70%Rh 以下

绝缘强度

绝缘杆:AC 110kV/rms(5 节绝缘杆全部拉伸后，两端之间)

探测器:2000V/rms(外壳两端之间)

接收器:2000V/rms(外壳两端之间)

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91 标准

电力行业标准《带电作业用 1kV~35kV 便携式核相器通用技术条件 DL/T971-2005》要求

符合 IEC61481-A2:2004;IEC 61243-1 ed.2:2003 标准

基本配置

接收器 1 个;探测器 2 个;天线 3 根;铝箱 1 个;绝缘杆 2 根;探针/钩 4 只，充电器 1 个;自校线 1 根;说明书 1 份
